2액형정량충진기, 정량충징기 시스템 안내





2액형 정량 충진기는

주재, 경화제- 2개의 액상을

원하는 비율로 혼합 토출하는

시스템입니다.



저점도의 액상부터 고점고의 액상까지

무맥동으로 충진합니다.



---





2액형정량충진기, 정량충징기 시스템  - 압력용기

압력용기의 종류로는

써니타리 개방형, 볼트 개방형,

경첩흰지 개방형, 냉각 및 가열히터 TNAK,

교반장치, 진공탈포(기포제거),

재료 진공 충진형이 있습니다.

재질 : SUS304, SUS316
용량(Liter) : 주문제작형

레벨 게이지 설치 및

센서 장착유무에 따른

재료의 상태 확인 가능





---

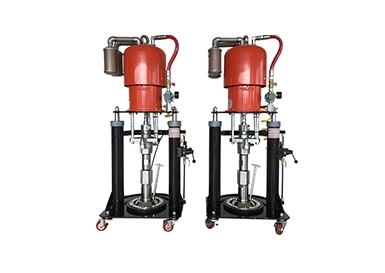

2액형정량충진기, 정량충징기 시스템 - 캔펌프



캠펌프 사이즈 : 20L, 200L

표준 규격의 캔 및 드럼을

그대로 사용하여

정밀기어 펌프 및

토출밸브로 공급합니다.



---





2액형정량충진기, 정량충징기 시스템 - 정밀기어펌프

정밀기어펌프는

2개의 기어를 맞물리게 하여

기어의 이와 이의 공간에 갇힌 유체를

기어의 회전에 의하여

케이싱 내면을 따라

보내게 되어있는 펌프 입니다.

배출되는 유량은 기어의 회전수에 비례하며

무맥동 토출을 합니다.



---





2액형정량충진기, 정량충징기 시스템 -  유량계

유량계를 통하여

토출시 실시간으로

유량을 확인할 수 있습니다.





---



2액형정량충진기, 정량충징기 시스템 - 2액형 토출밸브



2액형 토출밸브는

SUCK VALVE, NIDDLE VALVE,

2액형 VALVE 등이 있으며

구동 PORT로 압축공기를 가하여

VALVE(ON) / CLOSE(OFF) 를 조절합니다.

SUCK VALVE는 토출 후

니들 및 노즐 끝부분에 액이 맺히지 않도록

흡입을 합니다.

2액형 VALVE는

주제, 경화제 두가지 토출하고

스테틱믹서로 혼합합니다.



---

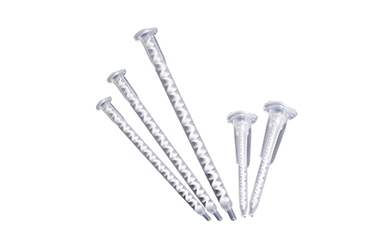

2액형정량충진기, 정량충징기 시스템 - 스테틱믹서

스테틱믹서는 2액형 토출시

2개의 액상을 혼합시 사용합니다.





---





2액형정량충진기, 정량충징기 시스템 - 다이나믹 믹서





기어펌프와 밸브를 통하여

정량공급되어진 2가지 이상의 액상을

고속회전하는 다이나믹믹서는

빠르고 균일하게 혼합토출 합니다.

- 배합 비율, 점도, 비중 등이 차이가 클 경우 효과
- 회전속도에 따라 혼합상태 조절
- 혼합반응이 빠른 액상에 적합
- 자동세척으로 인한 편리한 사용





---

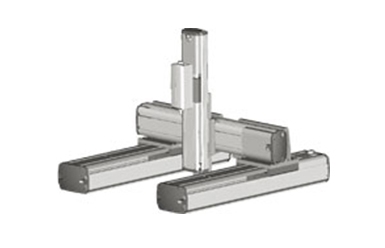

2액형정량충진기, 정량충징기 시스템 -  디스펜서 로봇



디스펜서 로봇과 연동하여

자동화 충진기 시스템을 구성합니다.



- 정밀한 제어로 인한 제품의 품질 향상
- 생산성 극대화
- 반복적인 작업으로 인한 피로도 감소



---

서경크로매틱스는

디스펜서 설계 제작 전무업체입니다.



디스펜서에 관한 궁굼한점이 있다면

서경크로매틱스로 문의해주세요!!!
