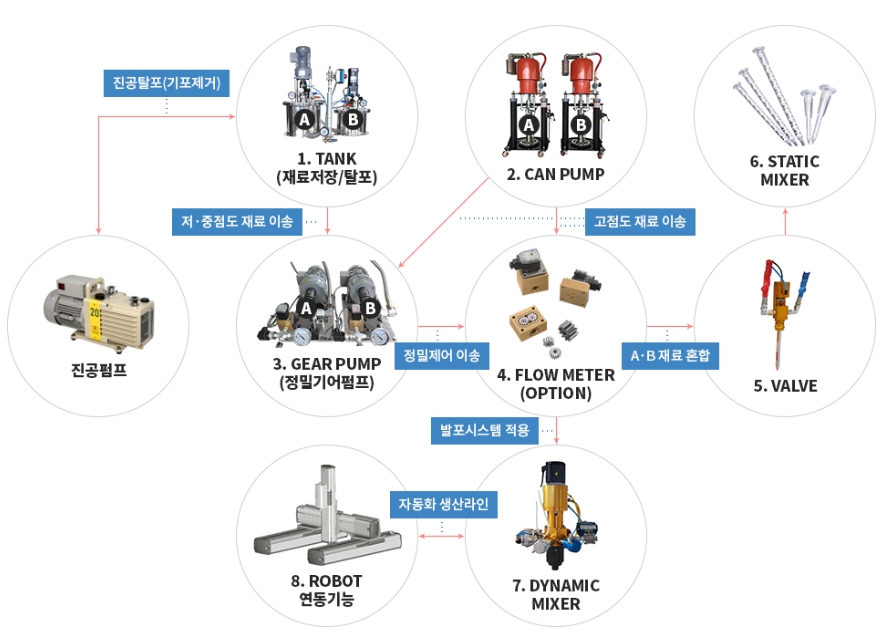

2액형 디스펜서 시스템 및 구성 안내



※ 주제&경화제 2액형의 재료를

저·중·고점도 구분 없이 맥동 없이

정량 토출하는 시스템입니다.

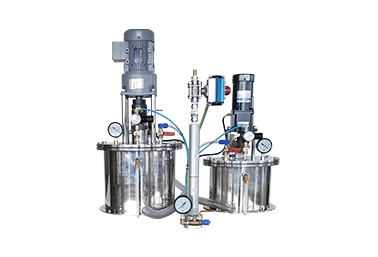

2액형 디스펜서 - 압력탱크

TANK의 종류로는

써니타리 개방형, 볼트 개방형,

경첩흰지 개방형, 냉각 및 가열히터 TNAK,

교반장치, 진공탈포(기포제거),

재료 진공 충진형이 있습니다.

재질 : SUS304, SUS316
용량(Liter) : 주문제작형
레벨 게이지 설치 및 센서 장착유무에

 따른 재료의 상태 확인 가능

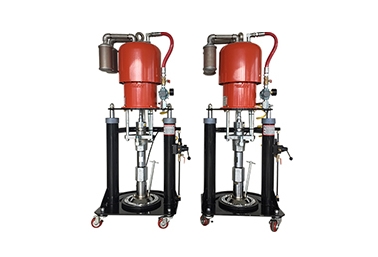

2액형 디스펜서 - 캔펌프

CAN SIZE : 20L, 200L
표준 규격의 캔 및 드럼을 그대로

사용하여 정밀기어 펌프 및 토출밸브로 공급









2액형 디스펜서 - 정밀기어펌프

2개의 기어를 맞물리게 하여

기어의 이와 이의 공간에 갇힌 유체를

기어의 회전에 의하여 케이싱 내면을

따라 보내게 되어있는 펌프

배출되는 유량은 기어의 회전수에 비례한다









2액형 디스펜서 - 유량계

FLOW METER를 통해

실시간 유량을 확인할 수 있다.





2액형 디스펜서 - 2액형 토출밸브

2액형 VALVE의 종류는

SUCK VALVE, NIDDLE VALVE,

2액형 VALVE 등이 있으며 구동 PORT로

압축공기를 가하면

 VALVE(ON) / CLOSE(OFF) 된다.

SUCK VALVE : 토출 후 니들 및 노즐 끝부분에 액이 맺히지 않도록 흡입
2액형 VALVE : 주제, 경화제 두가지 토출하고 스테틱믹서로 혼합

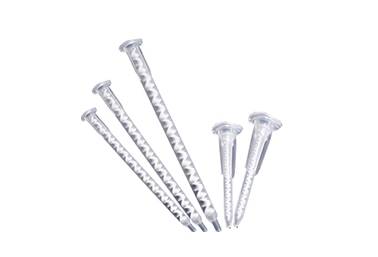

2액형 디스펜서 - 스테틱믹서

스테틱믹서는 꽈배기 형태의

2액형 혼합에 사용됩니다.





2액형 디스펜서 - 다이나믹 믹서



기어펌프와 밸브를 통하여

정량공급되어진 2가지 이상의

액상을 고속회전하는 Dynamic Mixer가

빠르고 균일하게 혼합토출함.



배합 비율, 점도, 비중 등이 차이가 클 경우 효과
회전속도에 따라 혼합상태 조절
혼합반응이 빠른 액상에 적합
자동세척으로 인한 편리한 사용

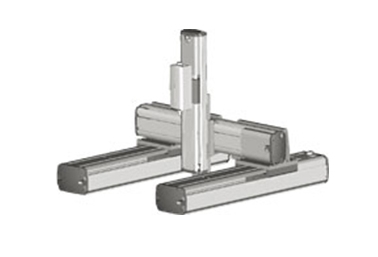

2액형 디스펜서 - 디스펜서로봇

정밀한 제어로 인한 제품의 품질 향상
생산성 극대화
반복적인 작업으로 인한 피로도 감소
