정량토출기 컨트롤러, 디스펜서 컨트롤러 안내





M301AIR DISPENSER
안정적인 Microprocessor의 M301 공압 Dispenser
Air Pulse 고속화 회로 적용
액체의 토출량을 빠르고 안정적으로 구현
직관적인 디지털 디스플레이





사이즈 : 190 x 75 x 203 (mm)
중량 : 1.8kg
전원 : AC 220V, 50 / 60Hz
소비전력 : 10W
사용압력 : 0.05~0.86MPa
동작모드 :
- TIME MODE [정량토출]
- T0 : 1 ~ 999 msec / T1 : 0.01 ~ 9.99 sec / T2 : 0.1 ~ 99.9 sec
- STEADY [ 연속토출 ]
- INTRVAL [ 간헐 토출 ]
- 0.03 ~ 9.99 sec
입출력 신호 : Foot Switch, Finger Switch(option), 무전압 N. O or dc 12~24V 선택가능
입력신호 시간 : Min 0.05 sec 이상
종료신호 : N, O Relay (Max DC 24V, 500mA)
Vaccum : O
사용온도 : 5 ~ 40 ℃









-----------------------------

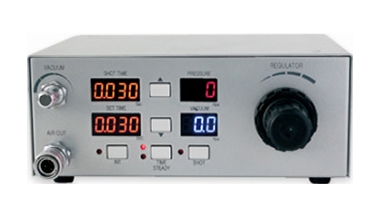

M302AIR DISPENSER
안정적인 Microprocessor의 M302 공압 Dispenser
Air Pulse 고속화 회로 적용
액체의 토출량을 빠르고 안정적으로 구현
직관적인 디지털 디스플레이
Set Time 및 Vaccum 표시







사이즈 : 190 x 76 x 203 (mm)
중량 : 1.9kg
전원 : AC 220V, 50 / 60Hz
소비전력 : 20W
사용압력 : 0.05~0.86MPa
동작모드 :
- TIME MODE [정량토출]
- T0 : 0.001 ~ 9.999 sec / T1 : 0.01 ~ 99.99 sec / T2 : 0.1 ~ 999.9 sec
- STEADY [ 연속토출 ]
- INTRVAL [ 간헐 토출 ]
- 0.03 ~ 9.99 sec

입출력 신호 : Foot Switch, Finger Switch(option), 무전압 N. O or dc 12~24V 선택가능
입력신호 시간 : Min 0.05 sec 이상
종료신호 : N, O Relay (Max DC 24V, 500mA)
Vaccum : O
사용온도 : 5 ~ 40 ℃









-----------------------------

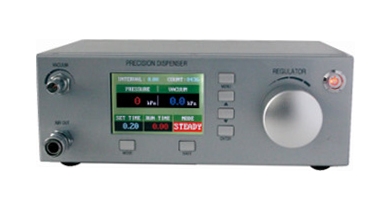

M401AIR DISPENSER
고속용 32bit Microprocessor의 M401 공압 Dispenser
Air Pulse 고속화 회로 적용
정밀 레귤레이터 적용으로 토출량 재현성 구현
Color LCD 디지털 디스플레이
RS-232, 485 통신기능 탑재로 자동화 라인 관리 기능





사이즈 : 250 x 88 x 170 (mm)
중량 : 3.2kg
전원 : AC 220V, 50 / 60Hz
소비전력 : 10W
사용압력 : 0.01~0.8MPa
통신 : RS-232 1채널, RS-485 1채널
동작모드 :
 - TIME MODE [정량토출]
 - T0 : 0.001 ~ 9.999 sec / T1 : 0.01 ~ 99.99 sec / T2 : 0.1 ~ 999.9 sec
 - STEADY [ 연속토출 ]
 - INTRVAL [ 간헐 토출 ]
 - 0.03 ~ 9.99 sec
 - 카운트 기능 0~9999
입출력 신호 : Foot Switch, Finger Switch(option), 무전압 N. O or dc 12~24V 선택가능
입력신호 시간 : Min 0.05 sec 이상
종료신호 : N, O Relay (Max DC 24V, 500mA)
Vaccum : O
사용온도 : 5 ~ 40 ℃







-----------------------------





M501TUBE DISPENSER
고속용 32bit Microprocessor의 M501 Dispenser
Micro Step운전에 의한 소음 감소 및 정밀도 증가
Vaccum으로 액 매침 방지 기능
RS-232,485 통신기능 탑재로 자동화 라인 관리 기능







사이즈 : 200 x 70 x 141 (mm)
중량 : 2.7kg
전원 : AC 220V, 50 / 60Hz
소비전력 : 25W
모터 회전수 : 2 ~ 500RPM
토출 회전각 : 0 ~ 999°
토출 시간 : 0.1 ~ 99.9’ / 0.01 ~ 9.99’
최소 토출량 : 0.001cc
토출 점도 : 5,000cps
적용 튜브 : ø0.8 ~ ø2.5
통신 : RS-232 1채널, RS-485 1채널(option)
동작모드 :
- AUTO - 토출신호로 세팅된 만큼 회전
- MANUAL - 토출신호만큼 회전
- COUT - 상시회전
입출력 신호 : Foot Switch, Finger Switch(option), 무전압 N. O or dc 12~24V 선택가능
입력신호 시간 : Min 0.05 sec 이상
종료신호 : N, O Relay (Max DC 24V, 500mA)
Vaccum : O
사용온도 : 5 ~ 40 ℃



---------------------------------------
