2액형 정량토출시스템 구성 및 시스템



※ 주제&경화제 2액형의 재료를 저·중·고점도 구분 없이 맥동 없이 정량 토출하는 시스템입니다.

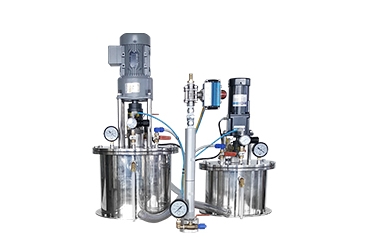

1. TANK (압력용기)

TANK의 종류로는 써니타리 개방형, 볼트 개방형, 경첩흰지 개방형, 냉각 및 가열히터 TNAK, 교반장치, 진공탈포(기포제거), 재료 진공 충진형이 있습니다.

 - 재질 : SUS304, SUS316
 - 용량(Liter) : 주문제작형
 - 레벨 게이지 설치 및 센서 장착유무에 따른 재료의 상태 확인 가능

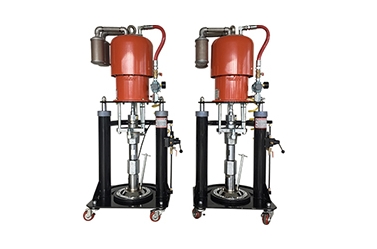

2. CAN PUMP

CAN SIZE : 20L, 200L
 - 표준 규격의 캔 및 드럼을 그대로 사용하여 정밀기어 펌프 및 토출밸브로 공급

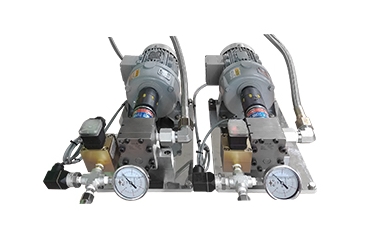

3. GEAR PUMP (정밀기어펌프)

2개의 기어를 맞물리게 하여 기어의 이와 이의 공간에 갇힌 유체를 기어의 회전에 의하여 케이싱 내면을 따라 보내게 되어있는 펌프
 - 배출되는 유량은 기어의 회전수에 비례한다

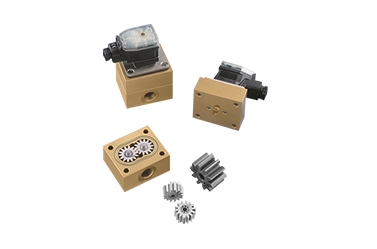

4. FLOW METER (유량계)

FLOW METER를 통해 실시간 유량을 확인할 수 있다

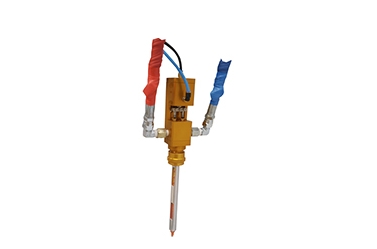

5. VALVE (2액형 토출밸브)

2액형 VALVE의 종류는 SUCK VALVE, NIDDLE VALVE, 2액형 VALVE 등이 있으며 구동 PORT로 압축공기를 가하면 VALVE(ON) / CLOSE(OFF) 된다.

 - SUCK VALVE : 토출 후 니들 및 노즐 끝부분에 액이 맺히지 않도록 흡입
 - 2액형 VALVE : 주제, 경화제 두가지 토출하고 스테틱믹서로 혼합

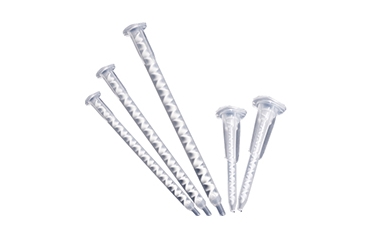

6. STATIC MIXER(스테틱믹서)

스테틱믹서는 꽈배기 형태의 2액형 혼합에 사용됩니다.

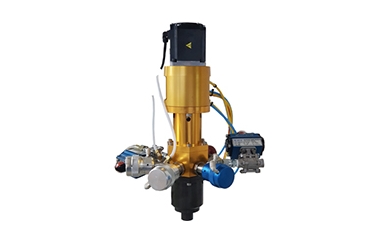

7. DYNAMIC MIXER

기어펌프와 밸브를 통하여 정량공급되어진 2가지 이상의 액상을 고속회전하는 Dynamic Mixer가 빠르고 균일하게 혼합토출함.

 - 배합 비율, 점도, 비중 등이 차이가 클 경우 효과
 - 회전속도에 따라 혼합상태 조절
 - 혼합반응이 빠른 액상에 적합
 - 자동세척으로 인한 편리한 사용





8. ROBOT 연동

 - 정밀한 제어로 인한 제품의 품질 향상
 - 생산성 극대화
 - 반복적인 작업으로 인한 피로도 감소
