1액형디스펜서 시스템 안내





저점도, 중점도, 고점도의 액상을 정량 토출하는 1액형디스펜서 시스템입니다.



1액형디스펜서 구성장비 안내

1. TANK

TANK의 종류로는 써니타리 개방형, 볼트 개방형, 경첩흰지 개방형, 냉각 및 가열히터 TNAK, 교반장치, 진공탈포(기포제거), 재료 진공 충진형이 있습니다.

- 재질 : SUS304, SUS316
- 용량(Liter) : 주문제작형
- 레벨 게이지 설치 및 센서 장착유무에 따른 재료의 상태 확인 가능

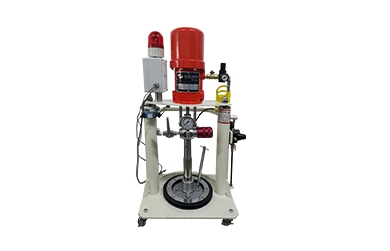

2. CAN PUMP

CAN SIZE : 20L, 200L
표준 규격의 캔 및 드럼을 그대로 사용하여 정밀기어 펌프 및 토출밸브로 공급

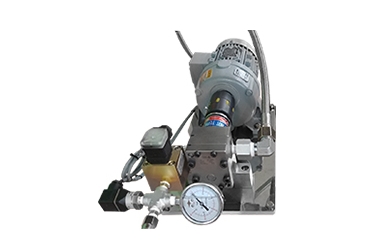

3. GEAR PUMP

2개의 기어를 맞물리게 하여 기어의 이와 이의 공간에 갇힌 유체를 기어의 회전에 의하여 케이싱 내면을 따라 보내게 되어있는 펌프
배출되는 유량은 기어의 회전수에 비례한다



4. FLOW METER

FLOW METER를 통해 실시간 유량을 확인할 수 있다.



5. VALVE (토출밸브)

VALVE의 종류는 VOLUME VALVE, SUCK VALVE, NIDDLE VALVE, 2액형 VALVE 등이 있으며 구동 PORT로 압축공기를 가하면 VALVE(ON) / CLOSE(OFF) 된다.

- VOLUME VALVE : 체적방식으로 필요한 양 만큼 충진하여 토출
- SUCK VALVE : 토출 후 니들 및 노즐 끝부분에 액이 맺히지 않도록 흡입
- NIDDLE VALVE : 바늘 형식의 PIN으로 토출구 닫음
- 2액형 VALVE : 주제, 경화제 두가지 액토출시 사용

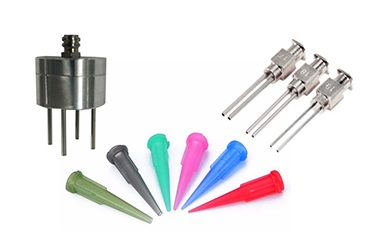

6. NOZZLE

NOZZLE의 종류로는 멀티노즐, 메탈노즐, 테이퍼 니들, 플라스틱 니들 등이 있으며 토출형태에 따라 제작이 가능하며 시간, 압력 및 니들 지경의 선택에 따라 토출량을 임의로 조정할 수 있다.

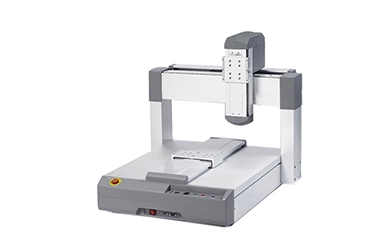

7. ROBOT 연동
정밀한 제어로 인한 제품의 품질 향상
생산성 극대화
반복적인 작업으로 인한 피로도 감소
